580KW重油发动机发高压互动交流电动机组机并机柜路线图电气开关图机制：由电池充电热器AC220V/DC24V，提供数据发高压互动交流电动机组机操纵器用到的工作輸出电源线DC24V。发高压互动交流电动机组机开机后由KA5互动交流220V中继电热器工作輸出一家开机手机数据信息。重油发动机发高压互动交流电动机组机操纵器采用手机数据信息管控回路把发高压互动交流电动机组机的电流大小、的电压，率，直流无刷电机转速等发高压互动交流电动机组机的各方面技术参数手机数据信息反馈建议到操纵器，由操纵器长出指令英文。   当柴油密度火力发交流电动机初始化后，把电送至电源转换按钮柜上方的主母排。掌握器进行机系统化摄像头监控可达到必要條件初始化气油掌握，工作掌握，进行DC24V汽车继电转换按钮输出电压精度相的电压数据信息。火力发交流电动机掌握器进行相的电压监测方案站电路，监测方案站到够满足塑壳万能隔离开关初始化相的电压，掌握器进行KA3汽车继电转换按钮输出电压精度相的电压分闸数据信息，合上主电源转换按钮断路，塑壳万能隔离开关分闸后分闸提示灯亮。当掌握机系统化所需分闸的情况下，进行KA四分闸汽车继电转换按钮输出电压精度相的电压分闸数据信息，主电源转换按钮塑壳万能隔离开关分闸，塑壳万能隔离开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主启闭柜
序号顺序	名称大全	型號年纪	单位名称	比例	加工厂
1	全面、万能式层次结构万能断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发直流电空气能热泵机组调控器	HGM9510	只	2	众智
3	稳压电源线电源线板块	BAC06A	只	2	众智
4	小款中心继家电	HH52P    DC24V	只	8	正泰
5	超小型前面启动继电器广西顶博发电机组制造	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	4g警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	等电位连接铜排	TMY-60*6	米	2	国优
13	隔绝子	半圆，桔红色，M10	只	12	海坦
14	主材		台	2	国优

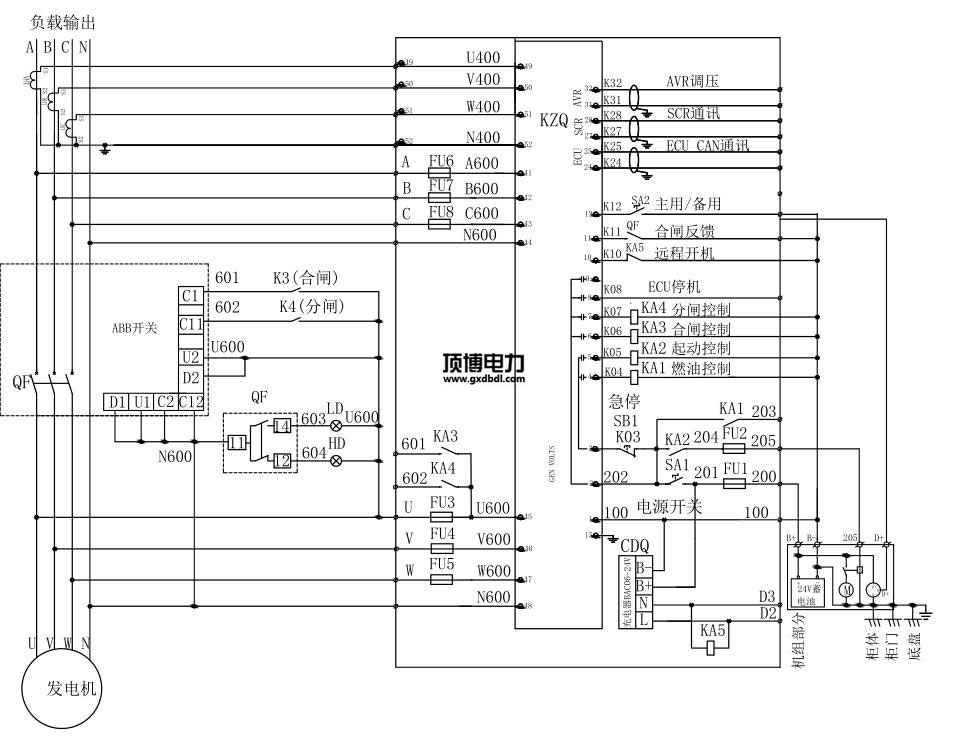

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
