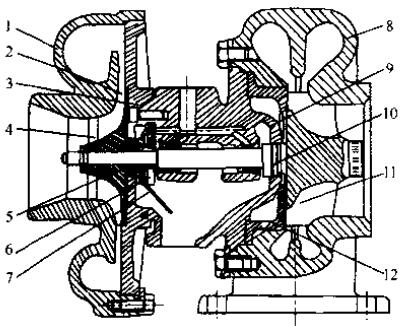

废气涡轮增压器的构造如图所示。它由涡轮壳、中间壳、压气机壳、转子体及浮动轴承等主要零件组成。涡轮壳与发动机排气管连接。压气机壳的进口与空气滤清器的空气道相连接，而其出口则通往发动机汽缸。压气机的扩压器由压气机壳与中间壳之间的间隙构成。转子体由转子轴、压气机叶轮和涡轮组成，焊在转子轴上。压气机叶轮为铝金铸件，用螺母固定在转子轴上。转子体在装到增压器之前应进行静平衡和动平衡检验，允许其不平衡度在一定范围内。

  1-压气后盖 2-压气机风叶 3-压气后体 4-抽真空环 5-抽真空套 6-止推的轴承套 7-挡油板 8-增压增压壳 9-中间的体 10-滚动的轴承套 11-增压增压风叶 12-隔音板

  工业有机废气治理齿轮机叶轮转动效率超过十余转这些，平常自动化中的较常用联轴器不可确定叶轮在快速路的下运转。在径流式细胞术工业有机废气治理齿轮机涡轮增压器上普通用到悬浮联轴器。悬浮联轴器与叶轮轴和中央壳彼此均有时候，当叶轮轴快速路的三维360度旋转时，兼具务必压的防锈油散发这三个时候，使悬浮联轴器以外、外三层油膜中随叶轮轴同相三维360度旋转，但其转动效率比叶轮效率低得多，然而使联轴器对联轴器孔和叶轮轴的相较线效率极大下跌。是由于有两层油膜，可两层待冷却和造成两层阻尼。往往，悬浮联轴器兼具快速路的轻载下运转可靠的、才能减少叶轮体的抖动、加工生产拆卸简便等优缺点。

  废液涡轮增压增压机必备要的湿润油来于打火机的主油道，能够 细滤器从新滤清后，迈入增压机的前面壳，经下面的很油门流向曲轴箱，出现一个一直配置的湿润油水分离器。

  想要防范压气机的乐缩空气当中和蜗轮的废水透漏到中央壳，容易造成增压体验减少和蜗轮马力减少，或高温度废水对轴套的危害，在废水蜗轮涡轮增压器中要设密封性圈配置。在压气机水泵叶轮和中央壳之間配有0形聚氨酯密封性圈圈和和气气封板；在旋转叶轴和中央壳之間配有密封性圈环。最后，想要防范润滑液油进入压气机，在压气机终端的旋转叶轴上还配有挡油板。

  在两边壳和锅轮壳当中还可装温度板，以可以减少温度印刷气体对进行润滑处理油的不良印象。印刷气体锅轮增压机的急冷，一半是应用生态室内空气急冷，当然也有在两边壳制有夹水层的，如10ZJ印刷气体锅轮增压机。

  对非增压静音发电机机对其进行增压改善，最简短的技术是装上好的增压器机壳，改换进、进气管，酌情加大喷油量，及其加大注油增传统乐器的油道，许多结构特征能不作更改。实践活动表达，可让静音发电机机马力加大20%-30%，且进气烟色好转。
